电熔铝酸钙又叫预熔精炼渣或预熔型铝钙渣，在国外早已成熟应用，如韩国、日本、欧美等发达国家。锐石公司生产的电熔铝酸钙化学成分均匀、熔点低,熔化速度快，可缩短冶炼时间； 不含氟、不侵蚀炉衬和钢包； 结构致密、不吸水、便于储运仓贮；由于物相稳定，成渣快，可减少对钢铁厂粉尘污染，全面稳定精炼工艺； 不含氢、氮、碳等杂质，有利于提高钢材品质。经用户使用证实,本厂电熔铝酸钙产品使用稳定性随时间的曲线函数几乎成一条直线。避免了中低档产品（烧结品、冲天炉生产品）波浪状、锯齿状曲线函数给冶金生产带来的诸多不适应现象。
另外，我们还可根据用户要求的化学成分组织批量生产，并为用户保密。
[使用方法]
以脱氧为主时，出钢前直接加入包底；加入量由终点钢水含碳量而定，一般按4-6kg/1000kg钢配加；出钢前1/4时，接常规加入锰铁、硅铁、铝；出钢后碳结构钢接常规加入锰、硅铁，不用加其它合金、铝喂线，包内钢水只需吹氩精炼；使用该产品脱氧，增炭剂（碳化硅）用量可减少30-50%
以脱硫为主时，包底预先加入使用量的确良1/3，但必须加在包底钢流冲击位置上；随钢水流出，边加入2/3量；使用量6-8kg/1000kg钢，视钢水原始硫含量和使用效果确定。
应用范围
主要用于LF炉、平炉、转炉钢包精炼时,脱去钢水中的硫、氧等不纯物，降低钢中的有害元素及杂质的含量，适用于普碳钢、高碳钢、高、低合金钢。
生产流程
 |
 |

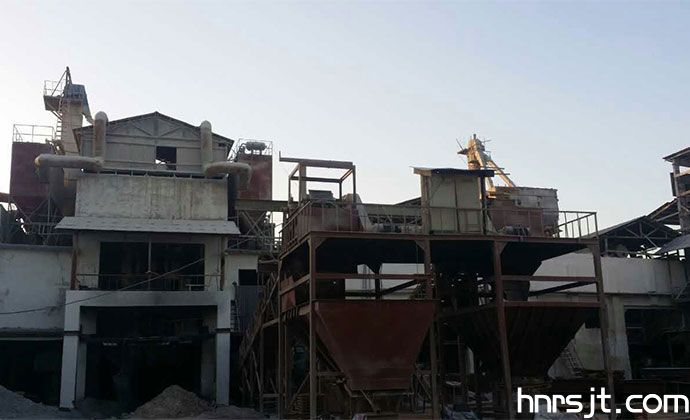

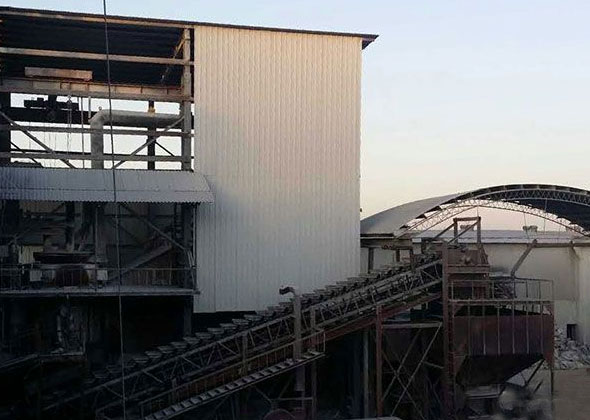

| 电熔铝酸钙产线 | 电熔铝酸钙块 |
 |
 |
| 电熔铝酸钙产品 | 包装 |
技术参数
锐石牌电熔铝酸钙理化指标：
|
规格 |
理化指标(%) | |||||
| CaO | Al2O3 | SiO2 | Fe2O3 | TiO2 | MgO | |
| A型 | 53-59 | 30-38 | ≤4.0 | ≤2.5 | ≤3.0 | ≤2.0 |
| B型 | 50-56 | 35-44 | ≤4.0 | ≤2.5 | ≤3.0 | ≤2.0 |
| C型 | 47-53 | 41-45 | ≤4.0 | ≤2.5 | ≤3.0 | ≤2.0 |
| D型 | 60-65 | 27-33 | ≤5.0 | ≤2.5 | ≤3.0 | ≤2.0 |
| E型 | 67-72 | 23-27 | ≤5.0 | ≤2.5 | ≤3.0 | ≤2.0 |
